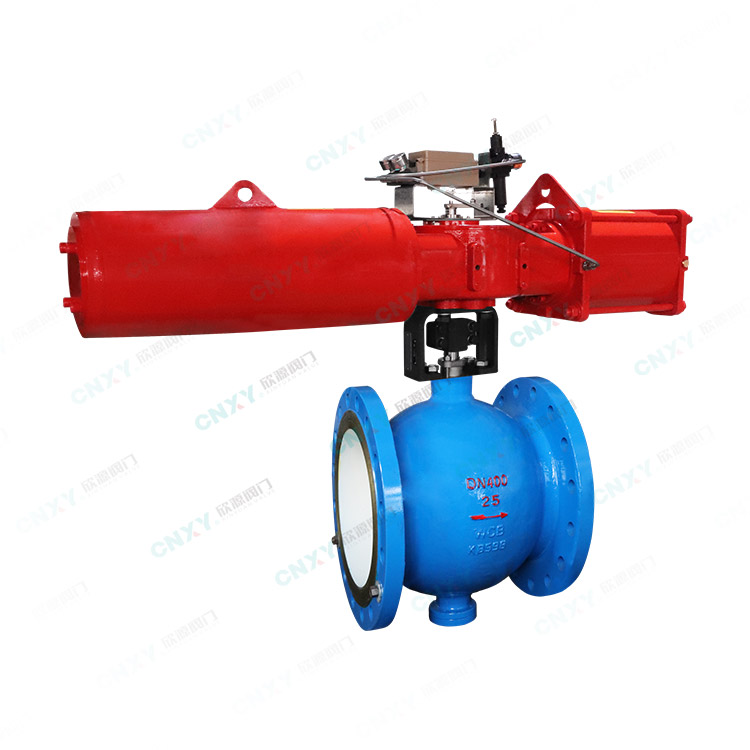

пневматический высокопроизводительный шаровой клапан с сжатым воздухом в качестве источника энергии, через пневматический исполнительный механизм для достижения быстрого открытия и закрытия клапана и точного управления, с высокой пропускной способностью давления, высокоточным управлением, высокой надежностью, простым обслуживанием и другими характеристиками, в частности:

 Принцип работы

 Принцип работы пневматического высокопроизводительного шарового клапана основан на приводе сжатого воздуха.  Источник газа генерирует силу через пневматический привод и толкает сердечник шарового клапана для достижения операции открытия и закрытия.  В частности, когда пневматический исполнительный аппарат получает контрольный сигнал, сжатый воздух поступает в цилиндр, чтобы подтолкнуть движение поршня.  Движение поршня приводит к вращению клапана, вращение клапана передается шаровому клапану через коробку передач (или механизм вилки), так что сфера вращается на 90 градусов вокруг оси, перпендикулярной каналу, тем самым изменяя форму канала жидкости и осуществляя управление переключателем клапана.

 Особенности

 Высокая выносливость к давлению: пневматические высокопроизводительные шаровые клапаны обычно имеют высокопрочные шары и герметичные конструкции, способные выдерживать более высокое давление, что позволяет им поддерживать стабильные герметичные свойства в условиях высокого давления.  Например, некоторые пневматические шаровые клапаны высокого давления имеют максимальное давление до 500 бар, 50 Мпа, а диапазон давления может быть настроен до 400 - 700 кг.

 2. Высокоточное управление: использование пневматического исполнительного устройства, гибкая работа, быстрое реагирование и возможность достижения точного управления средой и регулирования.  Например, благодаря интегрированной интеллектуальной системе управления, для достижения точного открытия и закрытия и регулировки положения достаточно ввести сигналы 4 - 20 мADC и источник газа 0,4 - 0,7 МПа, что делает его широко используемым в высокоточных ситуациях управления.

 Высокая надежность: использование полностью закрытой конструкции с хорошей герметичностью и износостойкостью.  Например, уплотнительное кольцо седла клапана изготовлено из эластичного материала, такого как тетрафторэтилен, конструкция легко герметизируется, а емкость клапана шарового клапана увеличивается с увеличением давления среды;  Клапанный стержень надежно герметизирован, поскольку клапанный стержень используется только для имитации вращения без движения подъема и падения, уплотнение наполнителя клапанного стержня не может быть легко повреждено, а герметичная способность увеличивается с увеличением давления среды.  Кроме того, нижний клапанный стержень и выступ головки клапана предотвращают выброс клапана, например, пожар вызывает повреждение уплотнения клапана, между выпуклым клапаном и корпусом клапана также может образовываться металлический контакт, чтобы обеспечить уплотнение клапана.

 4. Простота технического обслуживания: использование модульной конструкции, техническое обслуживание и замена компонентов очень удобны, что снижает затраты на техническое обслуживание и рабочее время.  Например, его ключевые компоненты, такие как пакеты уплотнений, модули локатора, упорные подшипники и т. Д. Можно легко заменить.

 5. Гибкость в эксплуатации: использование седла клапана и подшипника клапана с небольшим коэффициентом трения и хорошей самосмазываемостью значительно уменьшает рабочий крутящий момент клапана.  Таким образом, даже в отсутствие герметичной смазки клапаны могут работать гибко и свободно в течение длительного времени.

 6. Хорошая взрывостойкость: сжатый воздух относится к негорюмой, взрывоопасной среде, поэтому пневматические высокопроизводительные шаровые клапаны подходят для легковоспламеняющихся и взрывоопасных и других опасных мест, таких как нефтехимическая, газовая и другие отрасли промышленности, без дополнительных сложных мер взрывозащиты, которые могут соответствовать требованиям взрывозащиты.

 7. Адаптация к суровым условиям: может адаптироваться к различным суровым условиям работы, имеет сильную адаптивность к температуре, влажности и другим факторам окружающей среды.  Будь то высокотемпературная, низкотемпературная среда или влажные, пыльные и другие места, они могут стабильно работать.

 8, с двойной блокировкой и функциями сброса: фиксированный шаровой клапан использует пружинное предварительно натянутое плавающее седло клапана, независимо от того, находится ли клапан в полностью открытом или полностью закрытом состоянии, седло клапана на верхней и нижней сторонах блокирует жидкость, удержание полости в корпусе клапана может быть выведено через выпускной клапан.

 9. Имеет функцию автоматического сброса давления: при повышении температуры удерживающей среды в полости клапана, вызывающей аномальный подъем давления, не нужно проходить через предохранительный клапан, но только функция седла клапана может автоматически сбросить давление, что очень важно для обеспечения безопасности клапана при транспортировке жидкой среды.
